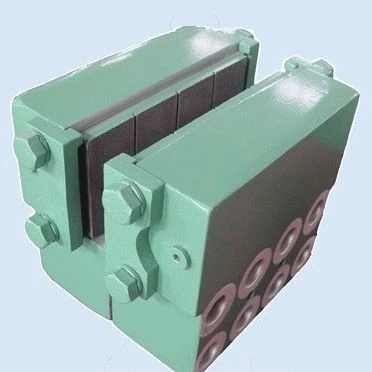

El freno de maquinaria de ingeniería presenta un diseño de pinza normalmente abierta, accionada hidráulicamente. Las aplicaciones incluyen:
• Grúas móviles y sobre orugas
• Compactadores dinámicos
• Equipos de perforación rotativos
• Equipos metalúrgicos, químicos, de construcción, mineros y de energía eólica.
Condiciones de funcionamiento
Rango de temperatura ambiente
-20 grados a 50 grados
Entorno de instalación
Interior o exterior con protección contra la exposición a la intemperie.
Requisitos especiales
Configuraciones personalizadas disponibles bajo petición.

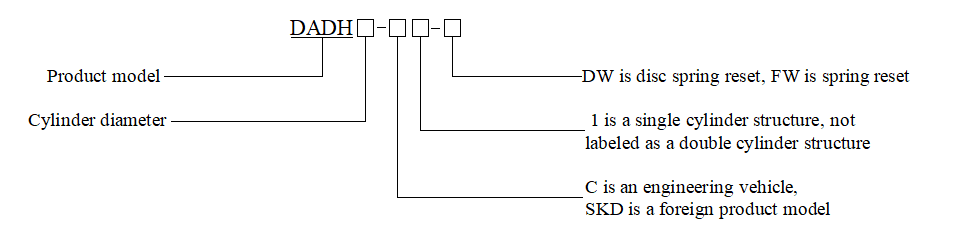

Designación del modelo
Nota: Los modelos específicos y las dimensiones estructurales están sujetos a cambios sin previo aviso. También podemos fabricar una gama completa de frenos normalmente abiertos y productos personalizados no-estándar según los requisitos del cliente.
Tabla de parámetros técnicos y dimensiones generales.
Presión de aceite: (MPa)
| Modelo de producto | Fuerza de frenado (N) | Par de frenado (Nm) | Presión de aceite de trabajo (MPa) | Tamaño del puerto de petróleo |
| DADH60-C1-FW | 2100×presión de aceite | fuerza de frenado×(diámetro del disco/2-0.052)Unidad de diámetro del disco: m | 5-20 | M14×1.5 |
| DADH60-C1-DW | 2100×(presión de aceite-0,5) | |||
| DADH60-C1-FW | 4200×presión de aceite | |||
| DADH60-C1-DW | 4200×(presión de aceite-0,5) | |||
| DADH80-C1-FW | 3800×presión de aceite | |||
| DADH80-C1-DW | 3800×(presión de aceite-0,5) | |||
| DADH80-C1-FW | 7600×presión de aceite | |||
| DADH80-C1-DW | 7600×(presión de aceite-0,5) | |||
| DADH90-C1-FW | 9600×presión de aceite | |||
| DADH90-C1-DW | 9600×(presión de aceite-0,5) | |||
| DADH80-SKD | 3800×presión de aceite | M22×1.5 |
- Los modelos DADH60-C1-FW, DADH80-C1-FW y DADH90-C-FW son adecuados para aplicaciones donde el circuito de aceite no tiene presión de respaldo y la presión residual es cercana a cero.
- Los modelos DADH60-C1-DW, DADH80-C1-DW y DADH90-C-DW son adecuados para aplicaciones donde el circuito de aceite no tiene presión de respaldo y la presión residual es inferior a 0,5 MPa.
Dibujo de contorno
Personalización y servicio OEM
Brindamos soporte completo de OEM y personalización para clientes industriales globales, que incluyen:
Personalización de dimensiones estructurales.
Adaptación de interfaz hidráulica.
Ajuste de la fuerza de frenado
Selección de materiales
Diseño de freno industrial no-estándar
Control de calidad riguroso
Cada freno DADH se somete a pruebas exhaustivas de aceptación en fábrica (FAT) para garantizar un rendimiento confiable en los mecanismos de elevación y giro:
Pruebas de presión y fugas –El 100% de las unidades se someten a pruebas de retención hidráulica estática y dinámica a 1,5 veces la presión máxima de operación para verificar cero fugas de fluido.
Validación del par de frenado –Las pruebas dinámicas garantizan una fuerza de sujeción estable en temperaturas de funcionamiento de -20 grados a +50 grados.
Trazabilidad de materiales –Los componentes de carga críticos-y los sellos importados de primera calidad son totalmente rastreables; Informes de pruebas de materiales (MTR) disponibles a pedido.

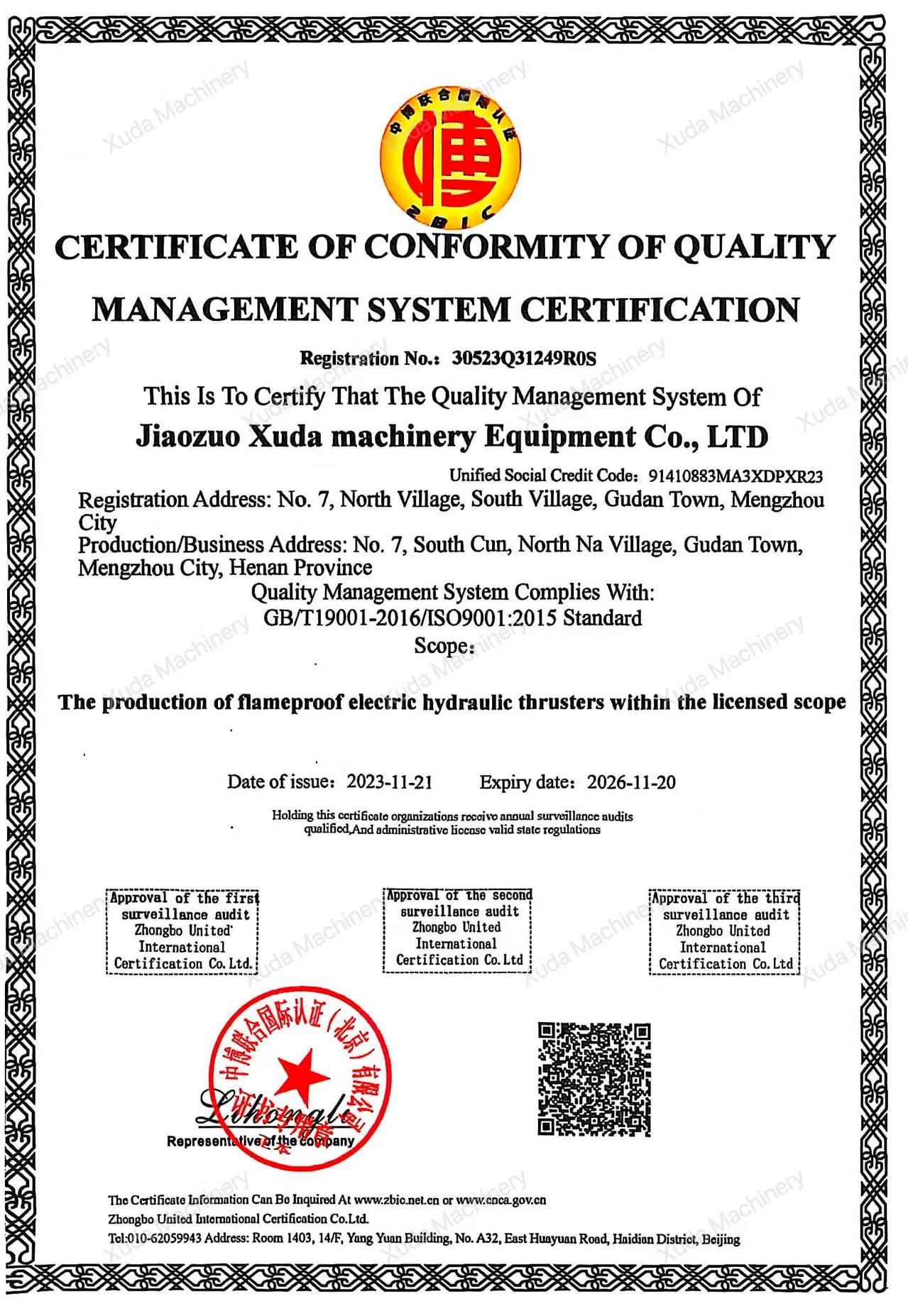

Calidad certificada –Todos los frenos DADH se fabrican según los estándares de gestión de calidad ISO 9001 y cumplen con las certificaciones de seguridad industriales y CE pertinentes, lo que garantiza el cumplimiento internacional y la confiabilidad para aplicaciones industriales y OEM.
